建筑物引出装置

建筑物引出装置施工套装地面引出装置

ETGAR 建筑系列施工套装

用于无地下室的建筑

HAB ETGAR BHP

保存在备忘单上

ETGAR 建筑系列施工套装 - 用于无地下室的建筑

用于从建筑物管线连接室将电源分配至整个地块的完整系统

用于将电缆和通信管道从建筑物分配至地块内。

ETGAR 建筑系列施工套装 - 用于无地下室的建筑

E2_HAB_ETGAR_BHP.TIF

S1_HAB_ETGAR_BHP.TIF

E2_HAB_ETGAR_BHP.TIF

E1_HAB_ETGAR_BHP_20230811_115009032.TIF

产品数据

优势:

采用连续的穿线管系统，因此可随时进行后续敷设，无需再开挖
采用模块化结构，因此可个性化延长

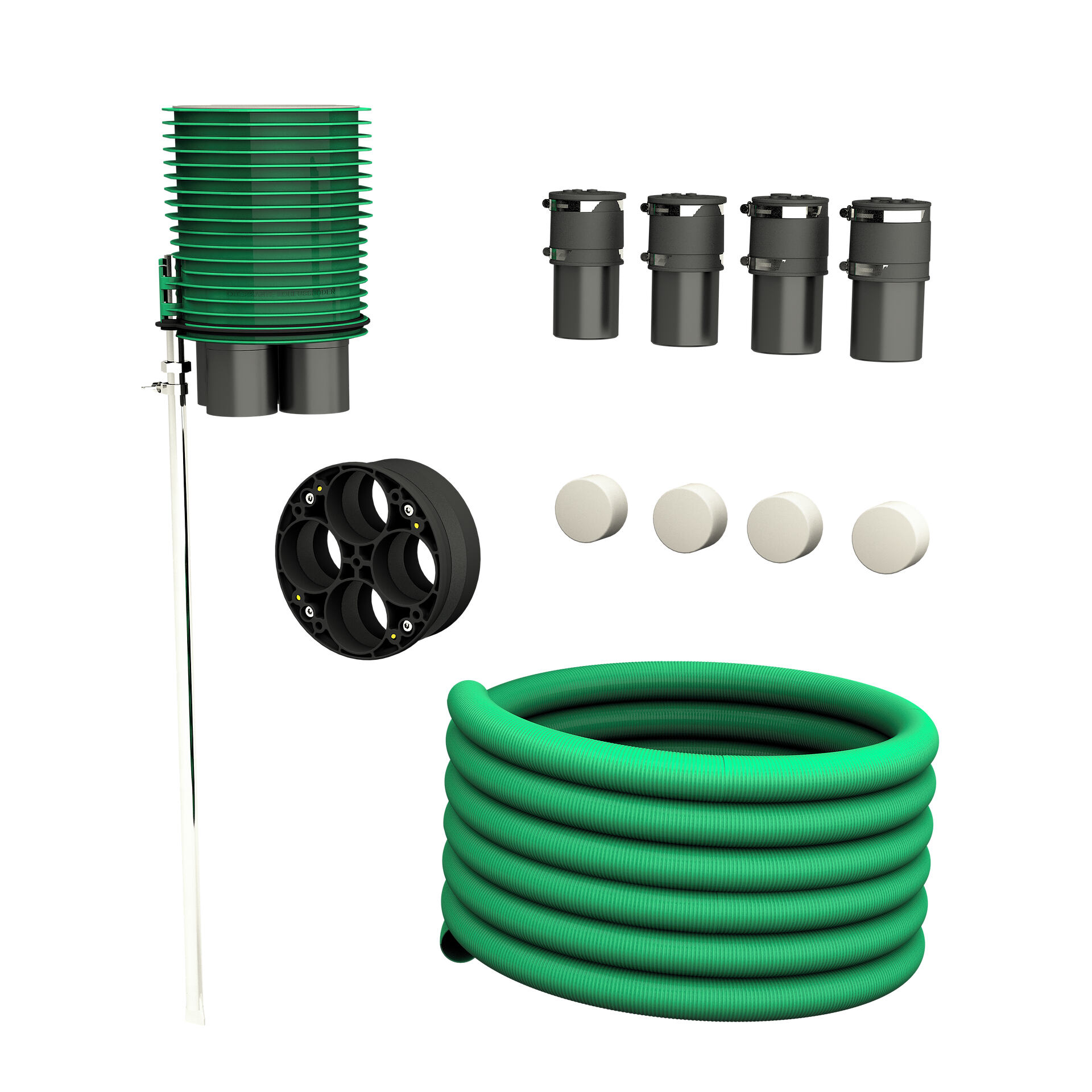

供货范围:

用于在混凝土中固定的支承板，带有 4 种管路出口和一个盲盖
高度可调的插地装置
1 卷 30 m 复合波纹管 DN 75 包含拉入辅助装置
4 个已预安装的用于波纹管的氡气密封套
8 个用于波纹管连接的成型密封圈
4 个用于波纹管的堵头
1 个气密、水密的密封插入件
2 个带管段的密封管盖 HAB ETGAR DB 1x24-40+3x7-13
2 个带管段的密封管盖 HAB ETGAR DB 1x13-21+3x7-13+1x5-13

应用范围:

水接触等级 DIN 18533: W1-E
防渗混凝土防水等级1 和 2
请勿通过 ETGAR 楼宇设备插座铺设住宅连接管线！

密封性:

气密、水密

下载

技术图纸

HAB ETGAR BHP Bemaßung (PDF)
下载

安装说明

HAB ETGAR (PDF)
下载

数据表与招标文本

要下载数据表和招标文本，请在下方对产品进行配置，点击 Download symbol 符号下载。

型号

订购名称	包装单位	商品号	GTIN
HAB ETGAR BHP	1	3030404422	4052487231626	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:
HAB ETGAR BHP	6	3030404422	4052487231619	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:
HAB ETGAR BHP	12	3030404422	4052487231633	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:

预计发货时间约为: 2-3个工作日，须事先售出
