管道穿入装置

标准环形密封装置

非连续特级分段圆环技术

HSD SSG

保存在备忘单上保存在备忘单上
标准环形密封装置 - 非连续特级分段圆环技术
USP
  • 装有检查开口,可通过视觉和感觉进行安装检查

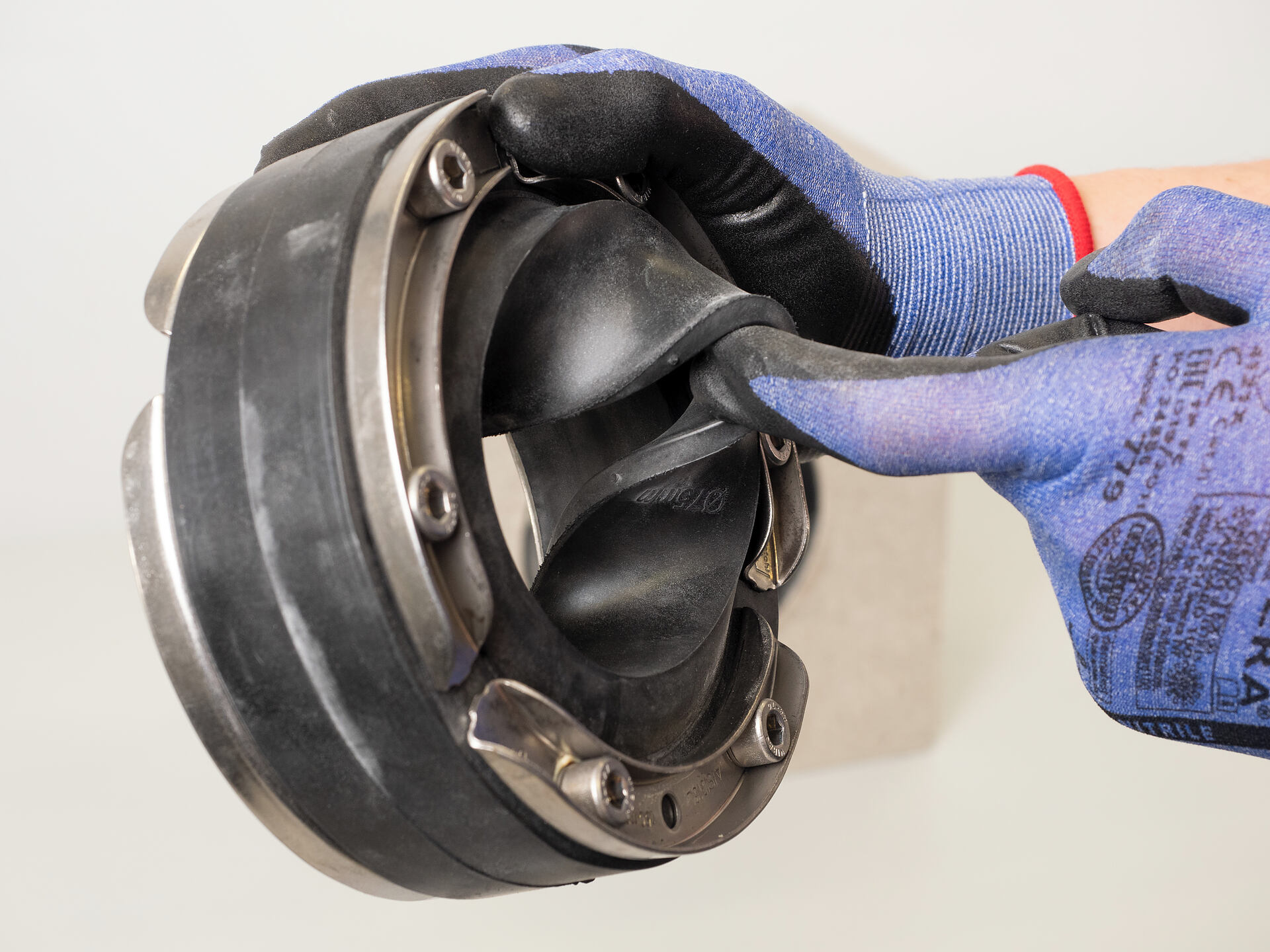

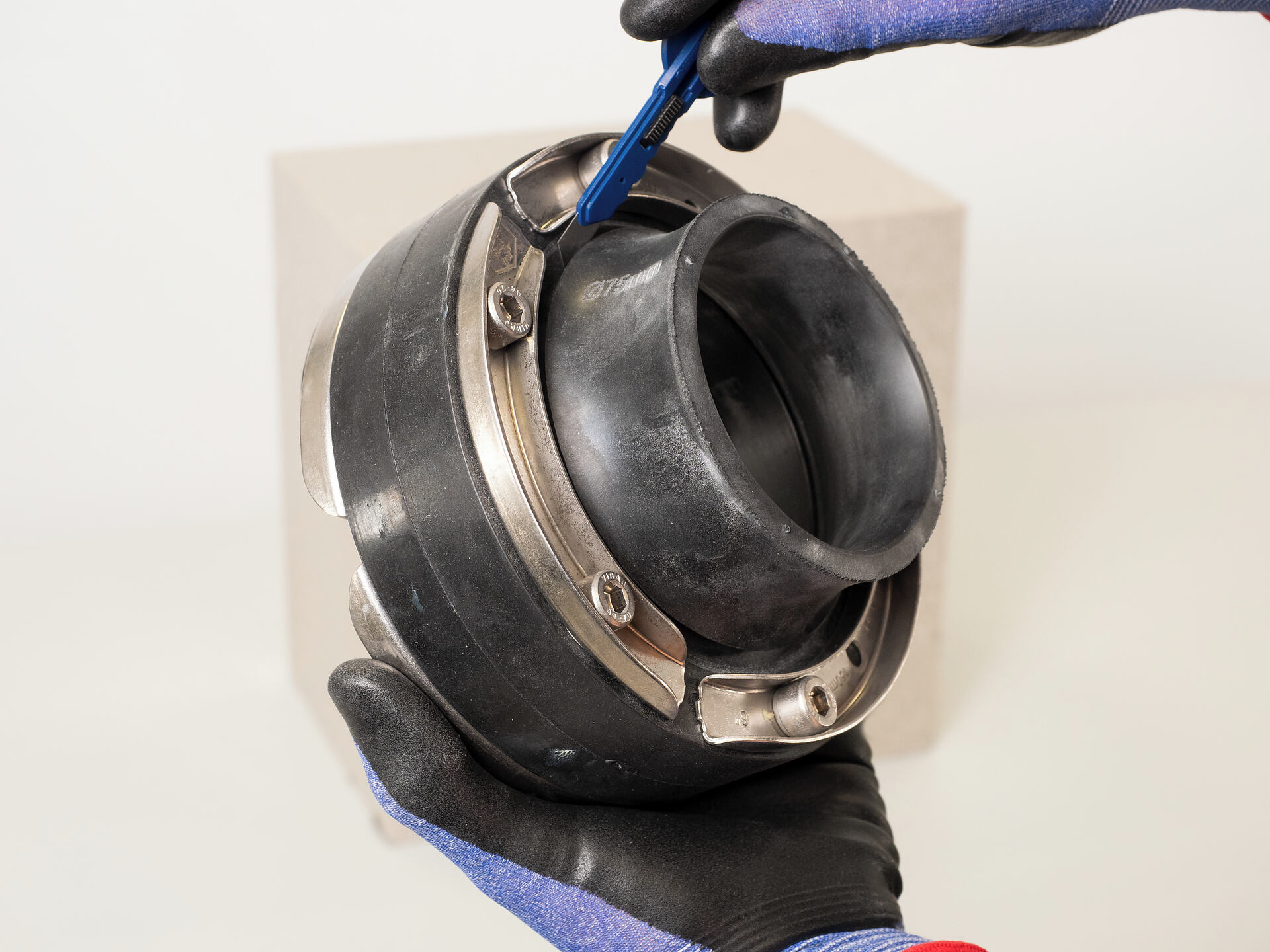

  • 采用特级分段圆环技术,可按照现场管道直径具体调整

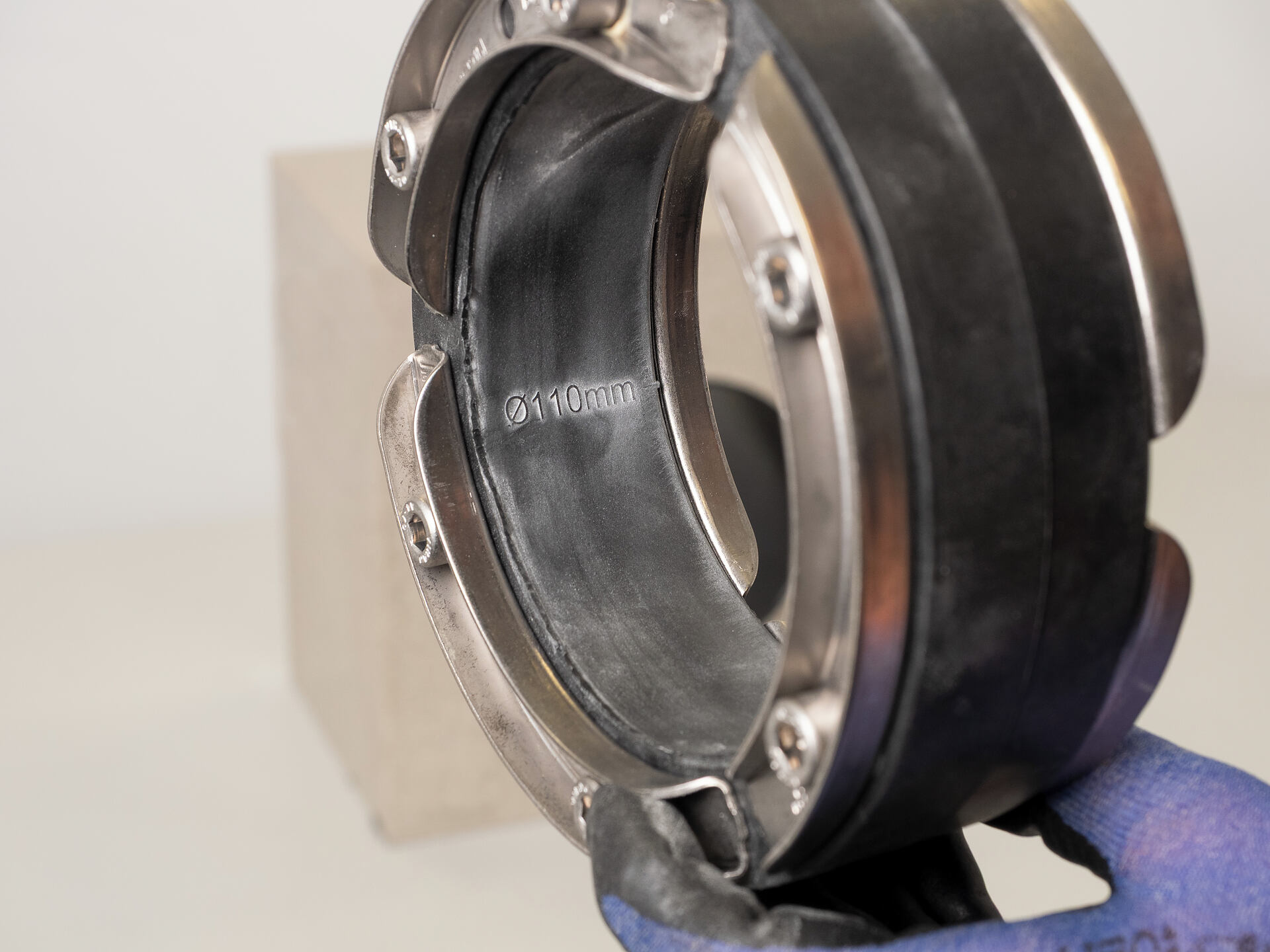

  • 圆环上印有准确的直径说明

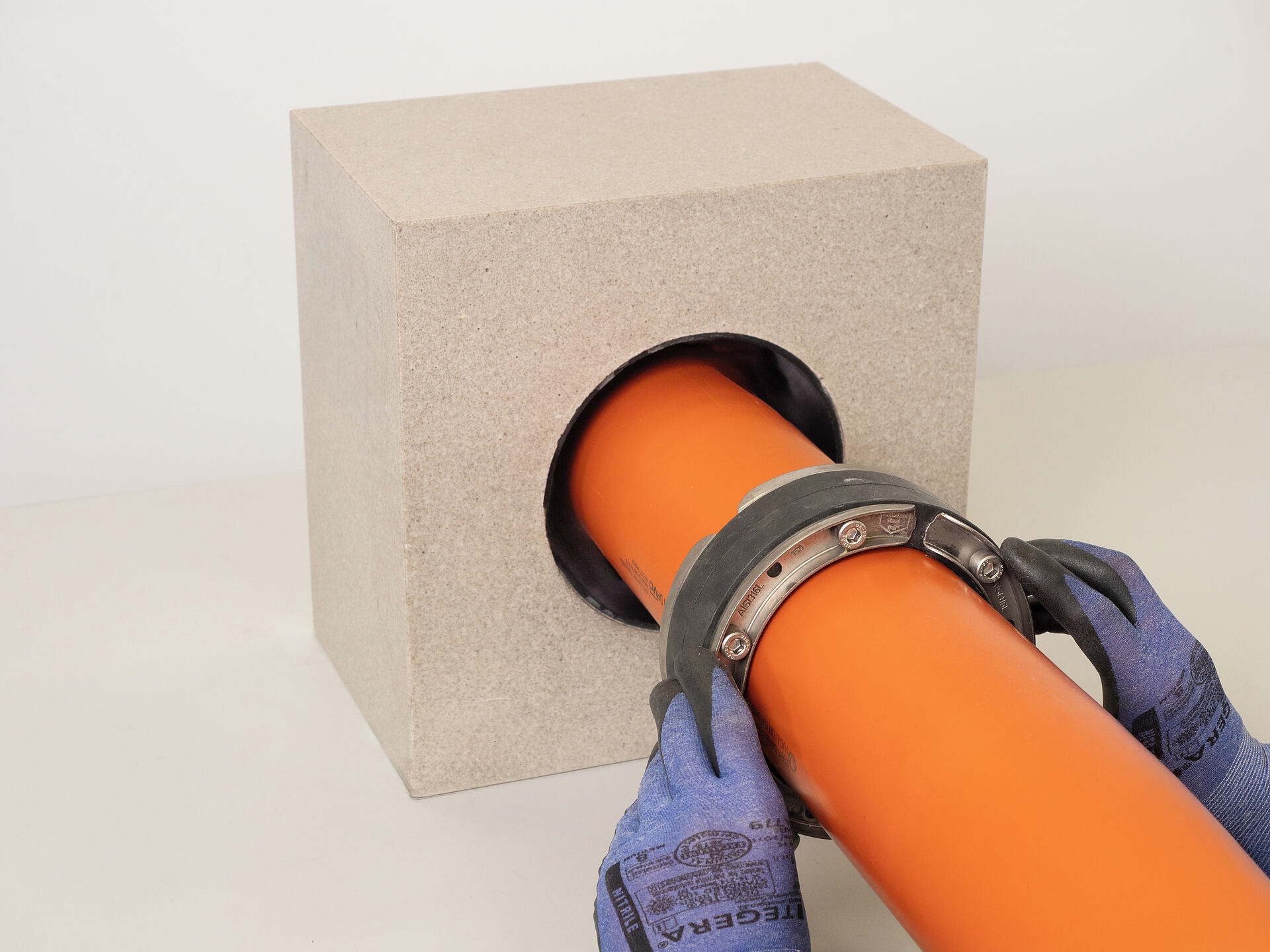

用于对墙体开孔或穿墙套管中新安装或已铺设的管道进行密封。 按照现场的常见管道直径进行调整。
标准环形密封装置 - 非连续特级分段圆环技术
播放视频时,数据会发送到 YouTube。此时适用 YouTubeHauff-Technik 的数据保护声明。

产品数据

优势:

  • Ø 100mm标准情况下为分离式
  • 用于后续安装Ø150毫米以上管道,可在现场分开
  • 不同的材料组合方式,满足不同需求的应用范围
  • 可仓库交货

尺寸:

  • 密封宽度:40mm

特性:

  • FHRK 认证
  • U型表面:确保压紧圆环的最大稳定性

应用范围:

  • 防渗混凝土防水等级1 和 2

材料:

  • 压紧板、螺钉和螺母:不锈钢V2A(AISI 304L)或V4A(AISI 316L)
  • 橡胶:EPDM

密封性:

  • 气密、水密
  • 氡气密封
下载

安装说明

检验报告

数据表与招标文本

要下载数据表和招标文本,请在下方对产品进行配置,点击Download symbol符号下载。

型号

墙体开孔/穿墙套管Øi(mm) 通孔 介质管道Øa(mm) 订购名称 包装单位 商品号 GTIN

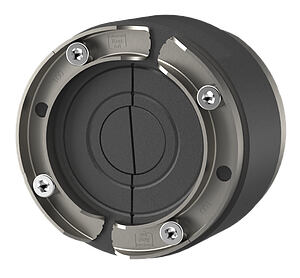

100 1 25/32/40/50/63 HSD100 SSG 1x25/32/40/50/63 b40 A2/EPDM 1 3030300058 4052487121286
title=
100 1 25/32/40/50/63 HSD100 SSG 1x25/32/40/50/63 b40 A2/EPDM 15 3030300058 4052487223713
title=

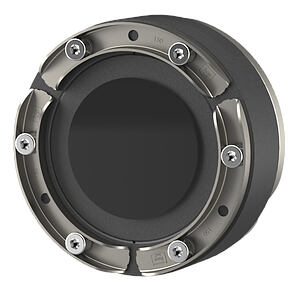

150 1 75/90/110 HSD150 SSG 1x75/90/110 b40 A2/EPDM 1 3030300062 4052487121804
title=
150 1 75/90/110 HSD150 SSG 1x75/90/110 b40 A2/EPDM 15 3030300062 4052487223744
title=

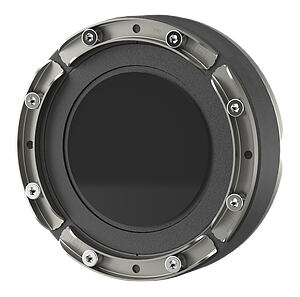

200 1 110/125/135/160 HSD200 SSG 1x110/125/135/160 b40 A2/EPDM 1 3030300067 4052487123624
title=
200 1 110/125/135/160 HSD200 SSG 1x110/125/135/160 b40 A2/EPDM 15 3030300067 4052487223782
title=


预计发货时间约为: 2-3个工作日,须事先售出
