建筑物引入装置

建筑物光缆引入装置

用于带或者不带地下室的建筑物

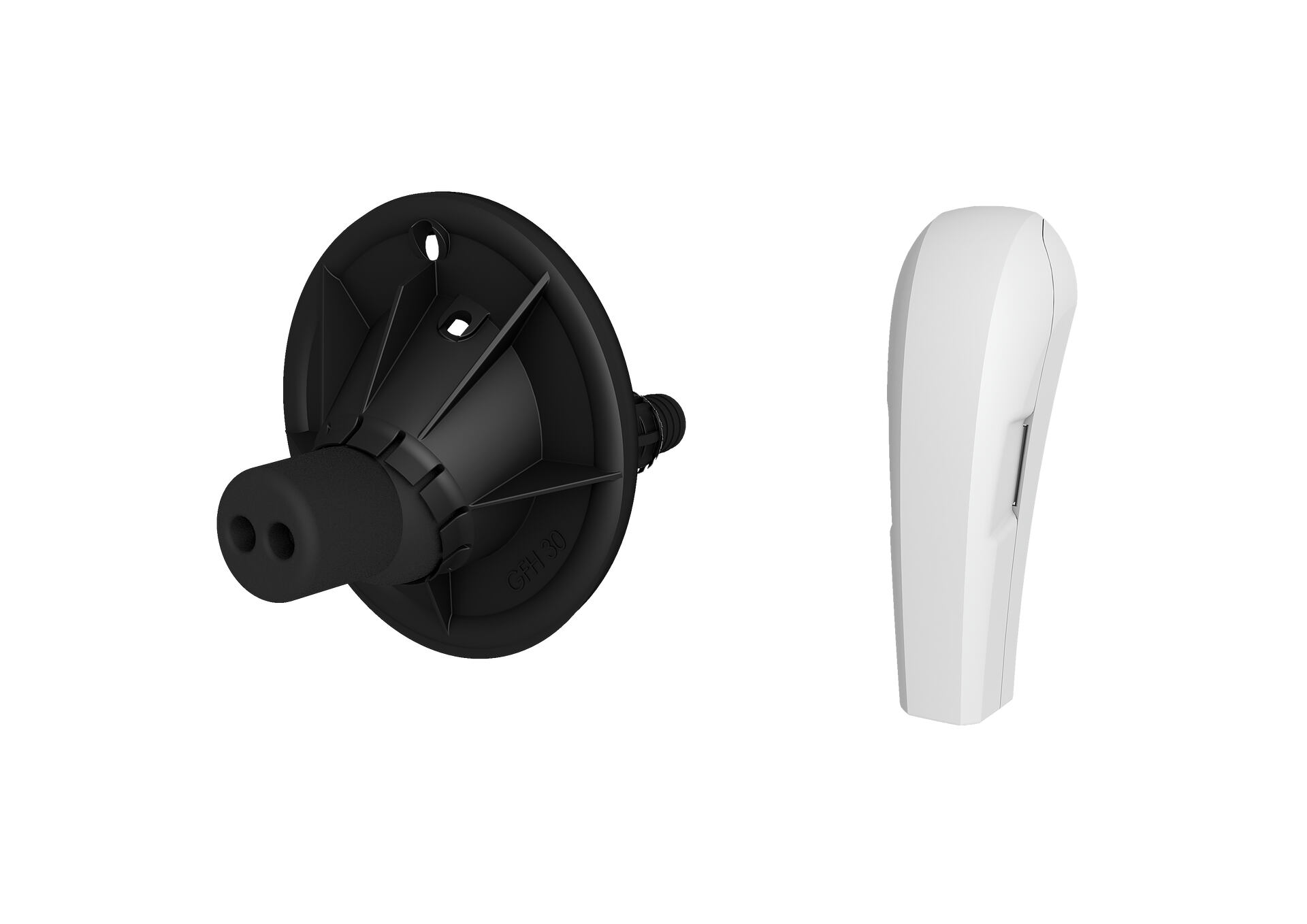

GFH30 PRO

保存在备忘单上保存在备忘单上
建筑物光缆引入装置 - 用于带或者不带地下室的建筑物
USP
  • 通用型建筑物穿入装置,带注入系统,适用于所有常见墙体类型上的钻孔

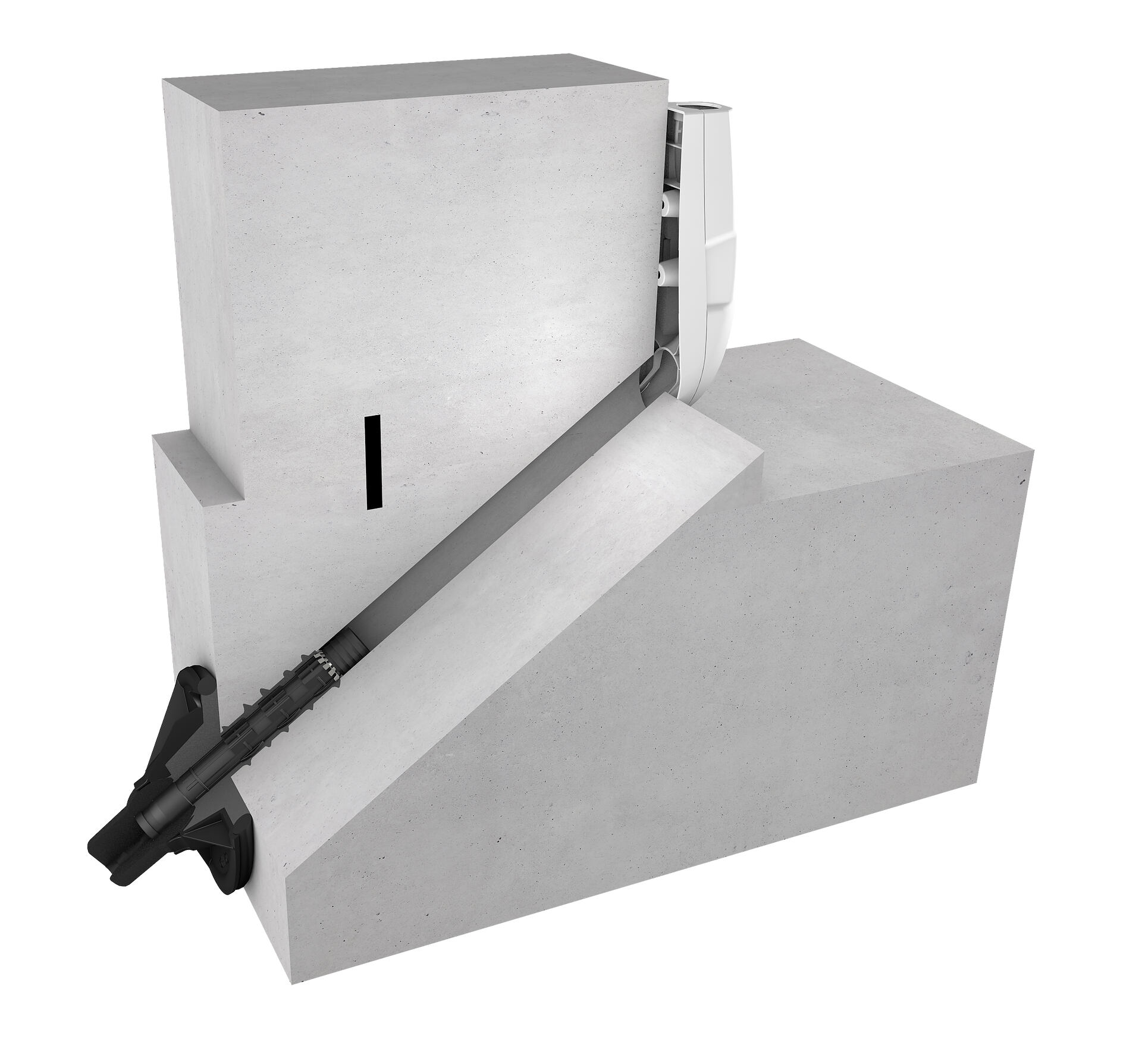

  • 可进行水平或45°及以下的倾斜安装
  • 通过密封唇对光缆进行柔和密封
用于对光缆进行可靠密封。
建筑物光缆引入装置 - 用于带或者不带地下室的建筑物

产品数据

优势:

  • 快速安装,只需几分钟
  • 无需按照DIN 18533标准重新密封地下室

供货范围:

  • 1 个 GFH30
  • 1 个墙体密封元件
  • 1 件 RESINATOR 双组分树脂,80 ml
  • 20 个混合喷嘴

尺寸:

  • 应用范围:2 根 Øa 7-10mm 的光缆或 1 根 Øa 6 - 13mm 的光缆或 1 根 Øa 12 - 16mm 的光缆
  • 适合开孔:Øi 30mm
  • 适合200毫米及以上壁厚

应用范围:

  • 防水等级 DIN 18533:W1-E 和 W2.1-E
  • 防渗混凝土防水等级1 和 2

材料:

  • 法兰和敲击销:ABS
  • 球形插入件:EPDM
  • 密封带:丁基橡胶
  • 波纹管:PE

密封性:

  • 气密和水密性最高1.0巴
下载

产品手册

安装说明

数据表与招标文本

要下载数据表和招标文本,请在下方对产品进行配置,点击Download symbol符号下载。

型号

电缆/介质数量 适合介质管道Ø(mm) 订购名称 商品号 GTIN
2 7 - 10 GFH30 2x7-10 PRO 3030535881 4052487244718
title=
1 6 - 13 GFH30 1x6-13 PRO 3030535887 4052487244725
title=
1 12-16 GFH30 1x12-16 PRO 3030535888 4052487244732
title=


预计发货时间约为: 应要求
