建筑物引入装置

建筑物引入装置建筑物多类管线引入装置穿过墙体 — 墙体已存在

内部密封的基本型号

用于带地下室的建筑物

MSH PolySafe GV1

保存在备忘单上

内部密封的基本型号 - 用于带地下室的建筑物

内置密封性检查装置，可检查安装正确
带水平仪的前端板，确保安装正确
装有检查开口，可视觉检查安装情况

气、水、电和电信的气密、水密型建筑物引入装置。本型号1，带有30毫米密封宽度的内部密封，安装在穿墙套管或防渗混凝土中。各类墙体和建筑物密封结构提供相应的外部密封件。

内部密封的基本型号 - 用于带地下室的建筑物

产品数据

优势:

对通过一个引入装置引入的所有供应管线进行密封
可连续连接保护管一直到达地产边界的总供应管道
按照不同的防水要求等级、施工方法和墙体结构，模块系统可提供合适的外部密封装置

供货范围:

内部密封的前端板
4个套管
测试阀（已预装）
可移动的水平仪（已预装）
8个自攻螺钉M8x45，用于管路密封

尺寸:

密封宽度：30mm
适合墙体开孔/穿墙套管Øi：199 - 203mm
最大壁厚：500mm（可按要求提供特殊长度）

特性:

DVGW 认证
与管路密封元件以及一个或多个外部密封件（根据墙体类型和结构）配合使用
可与连接元件和穿线管系统组合

应用范围:

防水等级 DIN 18533：W1-E 和 W2.1-E
防渗混凝土防水等级1 和 2

材料:

内部密封：玻璃纤维增强聚酰胺/EPDM

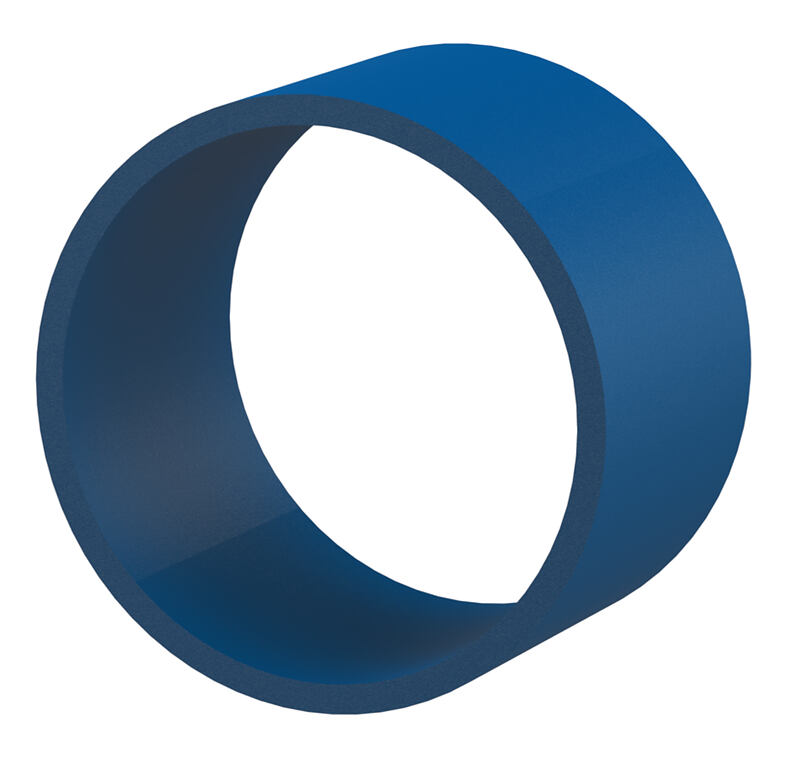

套管：PVC
螺钉：不锈钢V2A（AISI 304L）

密封性:

气密和水密性最高1.0巴
氡气密封

检验/标准:

DVGW VP 601

下载

安装说明

MSH PolySafe (PDF, 2MB)

检验报告

数据表与招标文本

要下载数据表和招标文本，请在下方对产品进行配置，点击 Download symbol 符号下载。

型号

订购名称	商品号	GTIN
MSH PolySafe GV1	1560000000	4052487162678	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:

预计发货时间约为: 2-3个工作日，须事先售出
