漏斗转接头

AT110

保存在备忘单上

漏斗转接头 -

轴向公差补偿
通过胶粘型法兰简单连接到隔汽层
采用防踢插入件，平地安装，符合德国法定意外保险规定DGUV 38 §12a
内置气泡水准仪，用于调整漏斗转接头的方向

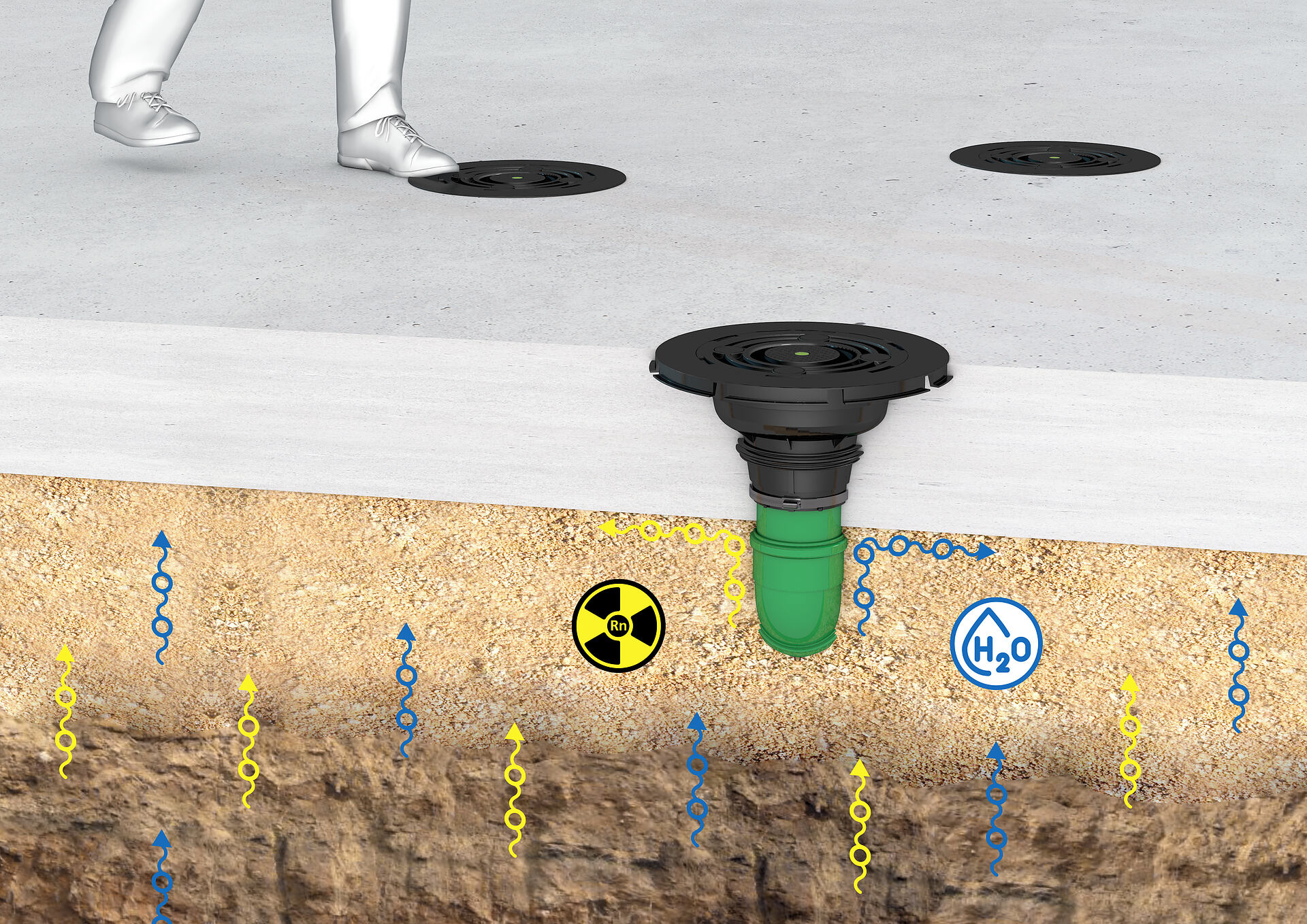

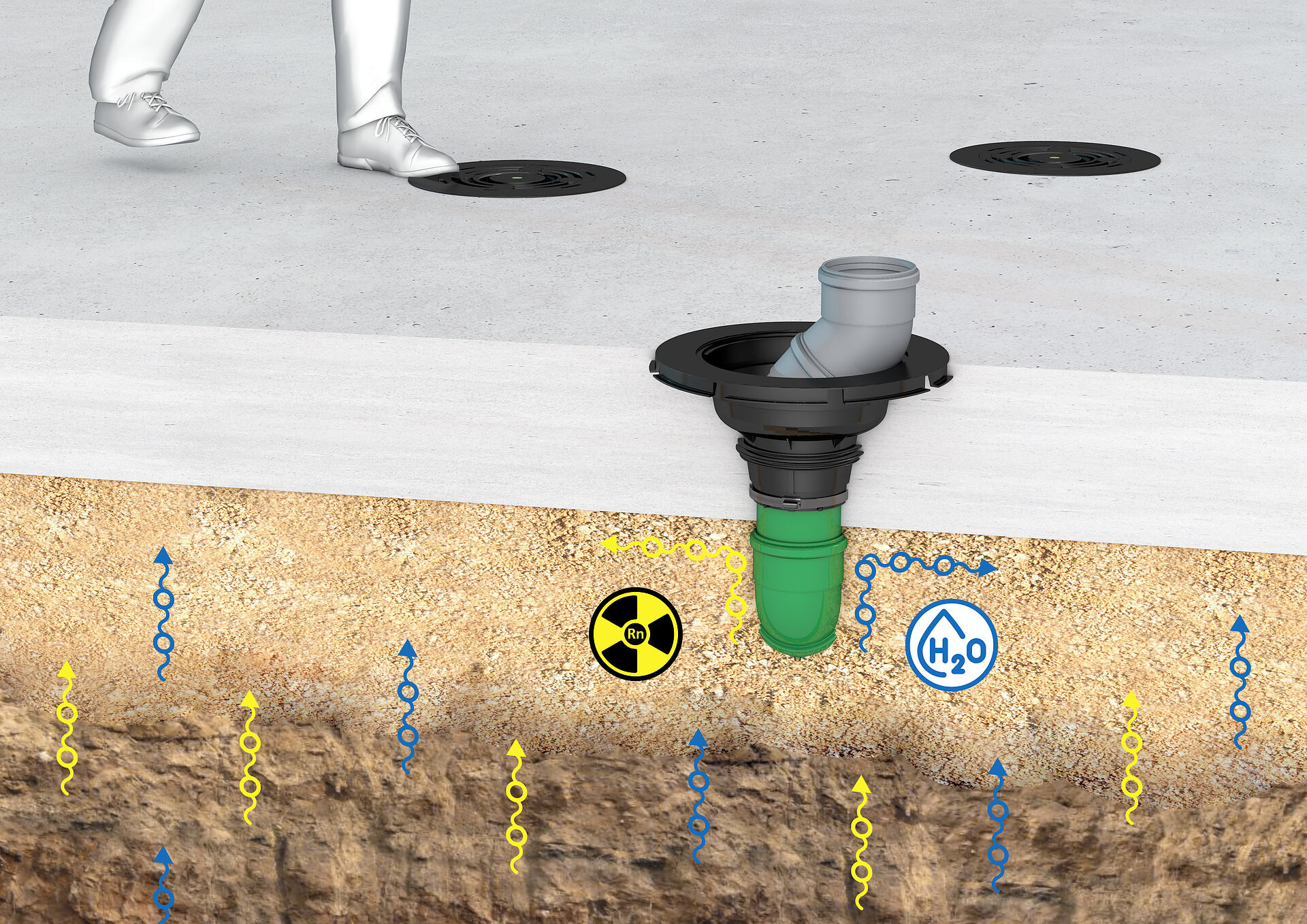

漏斗转接头，内置防踢插入件，用混凝土固定在地板中，确保最佳的地下排水管密封。于连接落水管和地面排水口之间在任何方向上的错位（混凝土固定之后）。

漏斗转接头 -

产品数据

优势:

无需矩形开口，省去费时的后处理工作
安装简单快速
配有3棱式密封件，确保与地板之间的气密、水密性连接
TPE密封唇，用于进行与地下排水管之间的密封
防踢插入件带有孔眼和集尘槽，可以在施工期间用作地板排水装置
底部凹陷，可最佳固定在混凝土中

供货范围:

夹紧圈
防踢插入件

尺寸:

直径: 385mm
适合地下排水管Ø 110mm

特性:

漏斗转接头中装有止动装置，确保管道准确定位
可灵活调整到竣工地板高度上

应用范围:

水接触等级 DIN 18533: W1-E
防渗混凝土防水等级1 和 2

材料:

防踢插入件：PP
漏斗：ABS/TPE

密封性:

气密、水密
氡气密封

检验/标准:

符合 DIN EN 14758 的 KG2000 管道
符合 DIN EN 13476-2 的 KG 管道

下载

产品手册

AT110 (PDF, 3MB)

安装说明

AT110 (PDF, 787KB)

检验报告

数据表与招标文本

要下载数据表和招标文本，请在下方对产品进行配置，点击 Download symbol 符号下载。

型号

适合介质管道Ø（mm）	订购名称	包装单位	商品号	GTIN
110	AT110	1	827001601	4052487171663	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本文本视图 (.txt) Word (.docx) 数量:
110	AT110	8	827001601	4052487224314	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本文本视图 (.txt) Word (.docx) 数量:
110	AT110	32	827001601	4052487224321	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本文本视图 (.txt) Word (.docx) 数量:
