建筑物引入装置

建筑物引入装置需配件需配件

外部密封件模块4

用于建筑物单类管线引入基本型号1

FLFA 100 DIN18533

保存在备忘单上

外部密封件模块4 - 用于建筑物单类管线引入基本型号1

外部密封件，用于ESH Basic - GV 1，带有整体式/松式法兰，适合在蓄水/压力水负荷情况下符合DIN 18533 W2.2-E 部分的带地下室、安装防水卷材的建筑物。合装入沥青或薄膜制成的防水卷材（薄膜防水布的情况下需要使用橡胶片，参见配件）。

外部密封件模块4 - 用于建筑物单类管线引入基本型号1

产品数据

优势:

安装简单快速

供货范围:

膨胀管固定式整体式/松式法兰
4个墙体固定元件SXR 10x80

尺寸:

整体式法兰Øa：420mm
松式法兰Øa：410mm
整体式法兰厚度：10mm
松式法兰厚度：10mm

特性:

适合符合DIN 18533 W2.2-E部分的带地下室的建筑物
装入（沥青或薄膜）防水卷材

应用范围:

防水等级 DIN 18533：W1-E, W2.1-E 和 W2.2-E

材料:

不锈钢V2A（AISI 304L）

密封性:

气密和水密性最高1.0巴

下载

安装说明

数据表与招标文本

要下载数据表和招标文本，请在下方对产品进行配置，点击 Download symbol 符号下载。

型号

穿墙套管Ø_i（mm）	整体式法兰Ø（mm)	松式法兰Ø（mm）	穿墙套管壁厚（mm）	订购名称	商品号	GTIN
100	425	415	2	FLFA1x100/80/0 DIN18533 A2	2500400002	4052487062336	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:

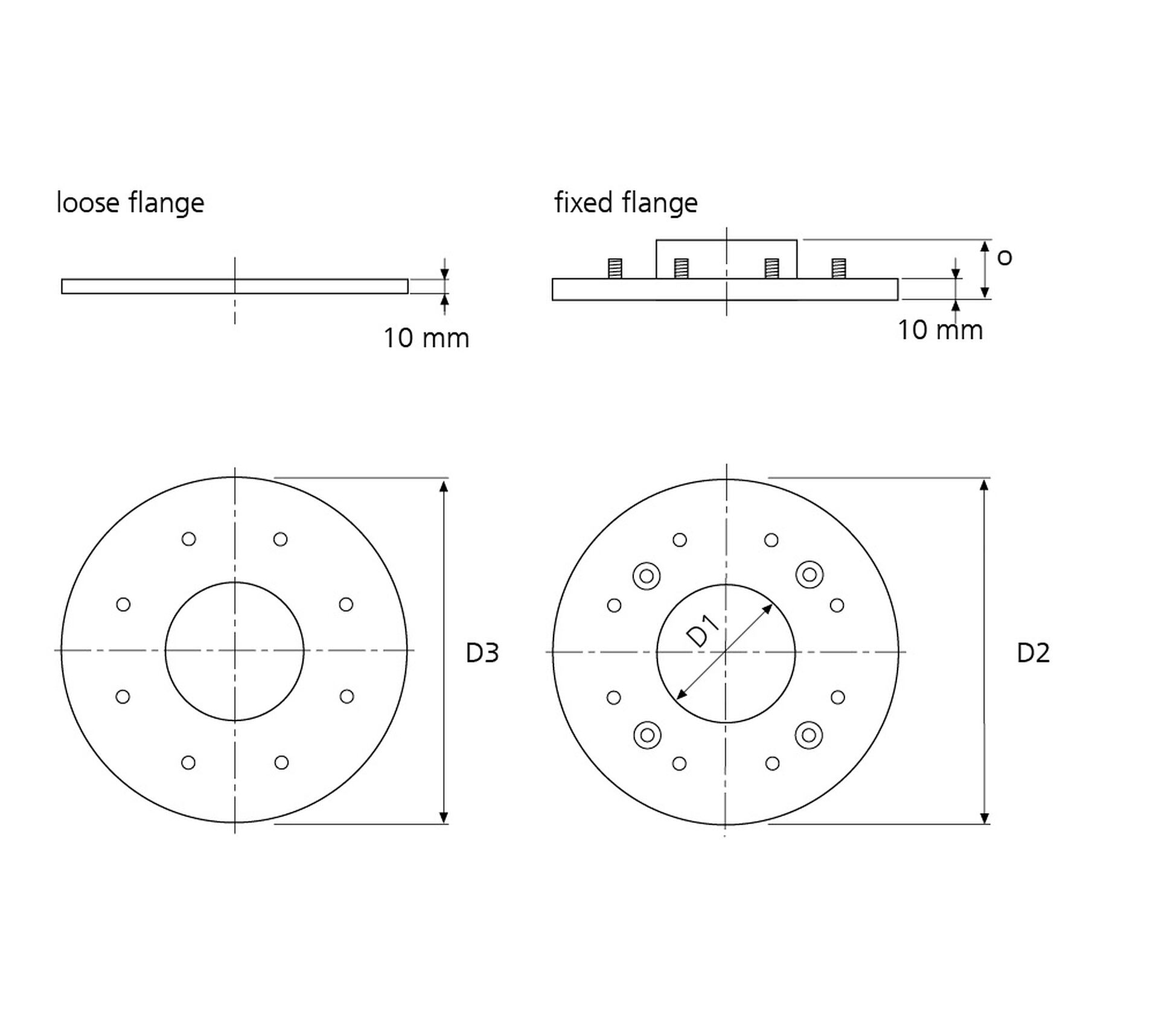

D1: 穿墙套管Øi, D2: 整体式法兰Ø, D3: 松式法兰Ø, S: 穿墙套管壁厚
预计发货时间约为: 应要求提供，但须事先出售
