电缆穿入装置

电缆穿入装置穿墙套管预埋件和法兰/新建项目

带铰链橡胶套的衬管

用于固定在混凝土中以及连接电缆保护管

BWS KMA

保存在备忘单上

带铰链橡胶套的衬管 - 用于固定在混凝土中以及连接电缆保护管

通过更深的插入距离，实现弹性和稳定的连接，即使电缆保护软管具有一定挠度
环形空间密封件的内部使用

带铰链橡胶套的衬管 - 用于固定在混凝土中以及连接电缆保护管

播放视频时，数据会发送到 YouTube。此时适用 YouTube 和 Hauff-Technik 的数据保护声明。

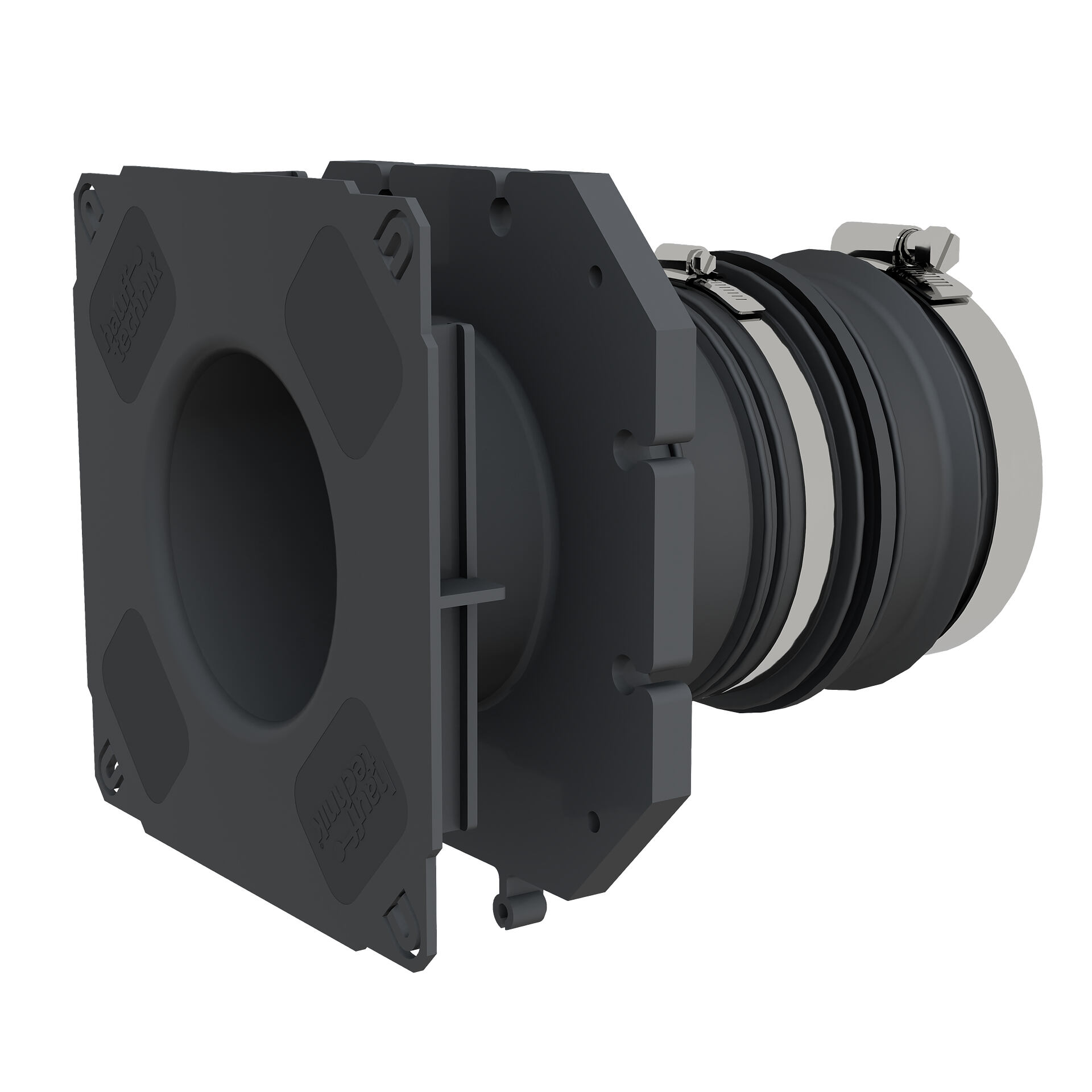

B1_BWS_KMA.TIF

产品数据

优势:

混凝土固定之后即可使用盲板确保压力密闭
盲板由3个部分组成，可简单地从建筑物内侧敲入

应用范围:

防渗混凝土防水等级1 和 2

材料:

穿墙套管：ABS
中间管：PVC
密封套：EPDM
夹紧圈：W4
封闭盖：PE

密封性:

气密、水密

下载

安装说明

MA KMA BWS/PVC (PDF)
下载

BIM

BWS KMA (BIM)
BIM门户

数据表与招标文本

要下载数据表和招标文本，请在下方对产品进行配置，点击 Download symbol 符号下载。

型号

管道Ø（mm）	适合壁厚 (mm)	订购名称	商品号	GTIN
110-116	200	BWS100 KMA116/200	3030578586	4052487247900	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:
110-116	250	BWS100 KMA116/250	3030578791	4052487247917	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:
110-116	300	BWS100 KMA116/300	3030578792	4052487247924	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:
110-116	350	BWS100 KMA116/350	3030578793	4052487247931	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:
110-116	365	BWS100 KMA116/365	3030578794	4052487247948	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:

当连接波纹电缆保护管时，必须单独订购夹环。订购时，请说明导管的类型和制造商。

管道Ø（mm）	适合壁厚 (mm)	订购名称	商品号	GTIN
110-127	200	BWS150 KMA127/200	3030618576	4052487250719	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:
110-127	250	BWS150 KMA127/250	3030643079	4052487250726	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:
110-127	300	BWS150 KMA127/300	3030643304	4052487250733	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:
110-127	350	BWS150 KMA127/350	3030643306	4052487250740	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:
110-127	365	BWS150 KMA127/365	3030643305	4052487250788	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:
110-127	400	BWS150 KMA127/400	3030643307	4052487250757	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:
110-127	450	BWS150 KMA127/450	3030643308	4052487250764	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:
110-127	500	BWS150 KMA127/500	3030643309	4052487250771	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:

当连接波纹电缆保护管时，必须单独订购夹环。订购时，请说明导管的类型和制造商。

管道Ø（mm）	适合壁厚 (mm)	订购名称	商品号	GTIN
160-172	200	BWS150 KMA172/200	3030583376	4052487248044	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:
160-172	250	BWS150 KMA172/250	3030584104	4052487248051	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:
160-172	300	BWS150 KMA172/300	3030584105	4052487248068	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:
160-172	350	BWS150 KMA172/350	3030584106	4052487248075	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:
160-172	365	BWS150 KMA172/365	3030584108	4052487248082	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:

当连接波纹电缆保护管时，必须单独订购夹环。订购时，请说明导管的类型和制造商。

管道Ø（mm）	适合壁厚 (mm)	订购名称	商品号	GTIN
200-207	200	BWS200 KMA207/200	3030572856	4052487247955	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:
200-207	250	BWS200 KMA207/250	3030579323	4052487247962	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:
200-207	300	BWS200 KMA207/300	3030579324	4052487247979	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:
200-207	350	BWS200 KMA207/350	3030579325	4052487247986	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:
200-207	365	BWS200 KMA207/365	3030579326	4052487247993	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:

当连接波纹电缆保护管时，必须单独订购夹环。订购时，请说明导管的类型和制造商。

管道Ø（mm）	适合壁厚 (mm)	订购名称	商品号	GTIN
220-228	200	BWS200 KMA228/200	3030572588	4052487248099	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:
220-228	250	BWS200 KMA228/250	3030579339	4052487248006	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:
220-228	300	BWS200 KMA228/300	3030579340	4052487248013	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:
220-228	350	BWS200 KMA228/350	3030579341	4052487248020	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:
220-228	365	BWS200 KMA228/365	3030579342	4052487248037	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:

当连接波纹电缆保护管时，必须单独订购夹环。订购时，请说明导管的类型和制造商。
