建筑物引入装置

建筑物引入装置建筑物单类引入装置穿过墙体 — 墙体已存在（开放式施工方法）

建筑物光缆引入装置

用于带或者不带地下室的建筑物

GFH20 PRO

保存在备忘单上

建筑物光缆引入装置 - 用于带或者不带地下室的建筑物

通用型建筑物穿入装置，带注入系统，适用于所有常见墙体类型上的钻孔

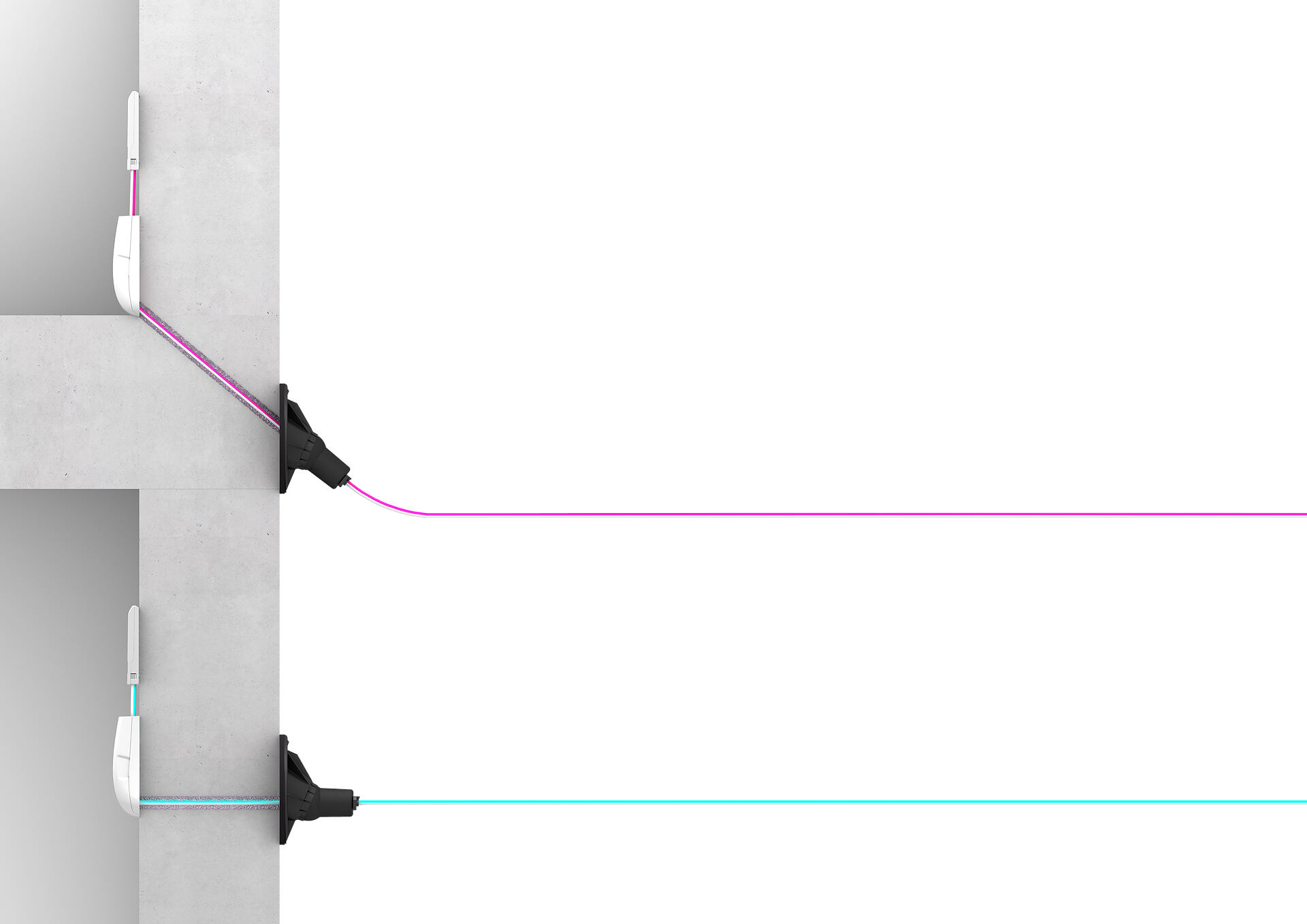

可进行水平或45°及以下的倾斜安装
通过密封唇对光缆进行柔和密封

用于对光缆进行可靠密封。

建筑物光缆引入装置 - 用于带或者不带地下室的建筑物

播放视频时，数据会发送到 YouTube。此时适用 YouTube 和 Hauff-Technik 的数据保护声明。

产品数据

优势:

快速安装，只需几分钟
钻孔直径小 Øi 20 mm
墙面封口装置，用于在建筑物内部引导转向以及电缆的机械性保护

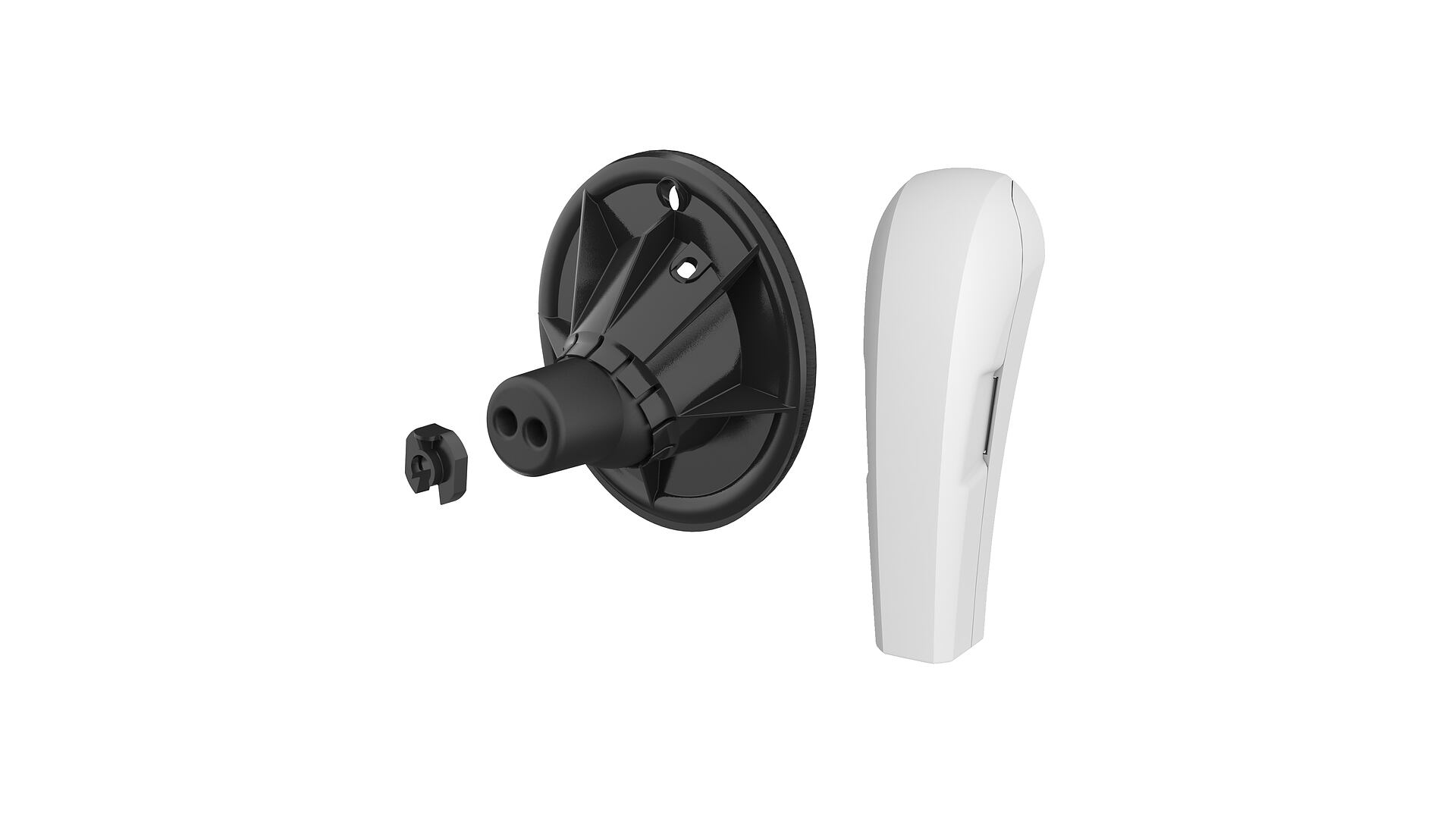

供货范围:

1 个 GFH20
1 件 Hauff 牌双组分树脂 Resinator，80ml
20 个混合喷嘴
1 个墙体密封元件
视型号而定：适当数量的管夹

尺寸:

应用范围：2 根 Øa 7-10mm 的光缆或 1 根 Øa 6 - 13mm 的光缆或 1 根 Øa 12 - 16mm 的光缆
适用孔径 Øi：20 mm
适用壁厚：100 mm 及以上

应用范围:

防水等级 DIN 18533：W1-E 和 W2.1-E
防渗混凝土防水等级1 和 2

材料:

法兰：ABS
球形插入件：EPDM
密封带：泡沫橡胶
安装垫圈：PA
管夹：ABS

密封性:

气密和水密性最高1.0巴

下载

产品手册

安装说明

GFH20 PRO (PDF, 4MB)

检验报告

数据表与招标文本

要下载数据表和招标文本，请在下方对产品进行配置，点击 Download symbol 符号下载。

型号

电缆/介质数量	适合介质管道Ø（mm）	订购名称	商品号	GTIN
2	7 - 10	GFH20 2x7-10 PRO ¹⁾	2900001311	4052487209823	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:
1	6 - 13	GFH20 1x6-13 PRO	2900001313	4052487209847	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:
1	12 - 16	GFH20 1x12-16 PRO	2900001315	4052487209861	关于选定型号的下载文件：数据表下载 (.pdf) 招标文本 GAEB XML (.x81) GAEB 90 (.d81) 文本视图 (.txt) Word (.docx) 数量:

预计发货时间约为: 应要求

配件

墙体密封元件 - 用于光纤入户

墙体密封元件

用于光纤入户
